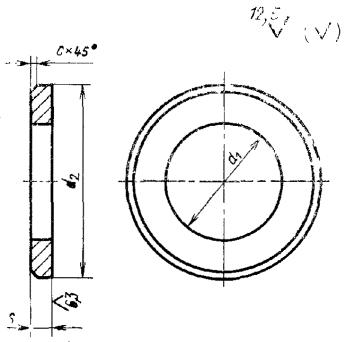

Шайбы ГОСТ 9065-75

Номинальный диаметр резьбы шпильки d

10

12

16

20

(22)

24

(27)

30

36

42

48

(52)

56

Внутренний диаметр d1 (пред откл. по Н12)

11

13

17

21

23

25

28

31

37

43

50

54

58

Наружный диаметр d2 (пред. откл. по h14)

18

24

30

37

34

44

50

56

66

78

90

95

100

Толщина шайбы s (пред. откл по h14)

2,5

4

5

6

10

10

Фаска с

0,5

1,0

1,6

2,0

2,0

Допускаемое смещение оси отверстия

0,5

0,6

0,7

0,8



Номинальный диаметр резьбы шпильки d

(60)

64

(68)

72

(76)

80

90

100

110

(120)

125

140

160

Внутренний диаметр d1 (пред откл. по Н12)

62

66

70

74

78

82

92

102

112

122

127

142

162

Наружный диаметр d2 (пред. откл. по h14)

110

115

120

126

132

138

155

174

190

208

215

242

276

Толщина шайбы s (пред. откл по h14)

10

12

14

16

Фаска с

2,0

3,0

4,0

Допускаемое смещение оси отверстия

0,8

0,9

1,0

1,2
