Шпильки ГОСТ 9066-75

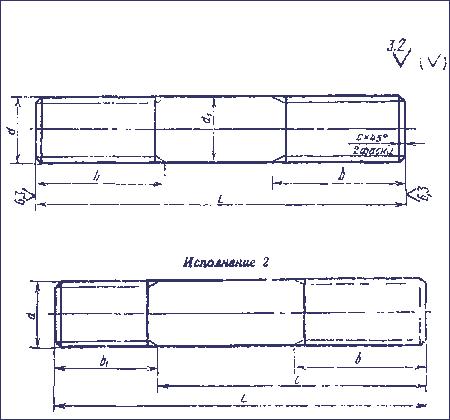

Тип А

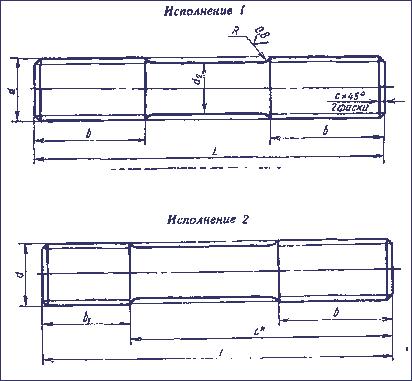

Тип Б

Тип Д

Номинальный диаметр резьбы d			10	12	16	20	(22)	24	(27)	30	36	42	48
Шаг резьбы	крупный		1,5	1,75	2	2,5		3		3,5	4	4,5	5
Шаг резьбы	мелкий		1,25		1,5			2			3
Диаметр осевого отверстия d₃ для шпилек типов В, Г, Д			-							10
Диаметр резьбы осевого отверстияd₄ для шпилек типов В, Г, Д			-							М12
Диаметр расточки осевого отверстия для шпилек типов В, Г, Д		d₅s	-							13	17
Диаметр расточки осевого отверстия для шпилек типов В, Г, Д		d₆	-
Диаметр цилиндрического выступаd₇ для шпилек типа Г			-							24	30	34	39
Диаметр вписанной окружности d₈для шпилек типа В			-							14	20
Диаметр описанной окружности d₉для шпилек типа В			-							20	30
Радиус перехода R для шпилек типов Б, В, Г, Д			6				8				12
Глубина расточки осевого отверстия h₁ для шпилек типов В, Г, Д			-							7
Высота головки «под ключ» h₂ для шпилек типа В			-							12
Глубина резьбы осевого отверстия из для шпилек типов В, Г, Д			-							30
Размер «под ключ» для шпилек типа В		S (пред. откл. по h12)	-							13	22
Длина ввинчиваемого резьбового конца b₁		номин.	15	18	22	28	30	35	38	42	50	58	65
Длина ввинчиваемого резьбового конца b₁		пред. откл.	1,8	2,1		2,5				3
Высота цилиндрического выступа l₂ для шпилек типа Г		при нарезании резьбы	-							15
Высота цилиндрического выступа l₂ для шпилек типа Г		при накатке резьбы	-
Высота головки 1₃ для шпилек типа В			-							45	55	65	70
