Краны шаровые "Звезда" фланцевые

Кран шаровой с фланцевым присоединением к трубопроводу применяется в качестве запорного устройства для промышленных технологических трубопроводов инженерных коммуникаций.

Характеристики

Условное давление, МПа 1,0 ... 6,3
Климатическое исполнение по ГОСТ 15150-60 У1 или УХЛ1
Допустимая температура передаваемой технологической среды до 160 °С
Герметичность затвора  по классу А
Присоединение к трубопроводу фланцевое
Количество циклов срабатывания (при правильной эксплуатации) не менее 5 000
Срок службы не менее 5 лет

Конструктивные особенности

Штампосварной корпус и детали крана выполнены из обычной конструкционной или нержавеющей коррозионностойких сталей и других спецсталей (сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т).

Уплотнение затвора выполнено из фторопластов Ф4, Ф4К20, Ф4К15М5 и других, обладающих высокой износостойкостью.

Небольшой вес, малые габариты.

Материал фланцев: сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т.

Шаровый кран дополнительно может комплектоваться редуктором, электро- или пневмоприводом.

Возможно изготовление кранов с комбинированными креплениями и любой строительной длины.

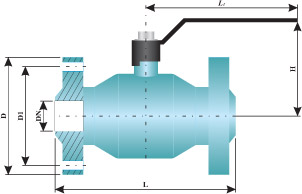

Габаритные присоединительные размеры  для кранов с условным давлением Ру 1,6 МПа

Обозначение

Усл. проход y/z

DN

D, мм

D1

L, мм

L1

H, мм

Масса, кг

ЗТАКШ 21-15

15/15

15

95

65

110

130

75

2,750

ЗТАКШ 21-20

20/20

20

105

75

120

140

82

2,980

ЗТАКШ 21-25

25/25

25

115

85

130

160

84

3,540

ЗТАКШ 21-32

32/32

32

135

100

140

160

88

4,450

ЗТАКШ 21-40

40/40

40

145

115

165

160

105

5,320

ЗТАКШ 21-50

50/50

50

160

125

180

200

130

7,700

ЗТАКШ 21-65/50

65/50

65

180

145

190

200

130

8,500

ЗТАКШ 21-65

65/65

65

180

145

190

260

150

9,400

ЗТАКШ 21-80/70

80/70

80

195

160

210

260

150

10,000

ЗТАКШ 21-100/70

100/70

100

215

190

230

260

150

13,800

ЗТАКШ 21-100/100

100/100

100

215

190

230

360

200

17,000

ЗТАКШ 21-125/100

125/100

125

245

210

254

360

200

19,000

ЗТАКШ 21-150/100

150/100

150

280

240

267

360

200

22,500

ЗТАКШ 21-150

150/150

150

280

240

267

420

250

38,200

ЗТАКШ 21-200/150

200/150

200

335

295

292

420

250

52,400
