Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства.

Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод.

Класс герметичности «А» по ГОСТ 9544-2005.

Срок службы не менее 10 лет. Гарантия 24 месяца.

Задвижка 30С541НЖ

Показатели назначения 30с541нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от −40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: −40°С

Материальное исполнение 30с541нж

1. Корпус: сталь 25Л
2. Крышка: сталь 25Л
3. Клин (диски): сталь25Л
4. Шпиндель: 20Х13
5. Гайка шпинделя: сталь 45
6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
8. Болт откидной: сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника: АГИ, ТРГ

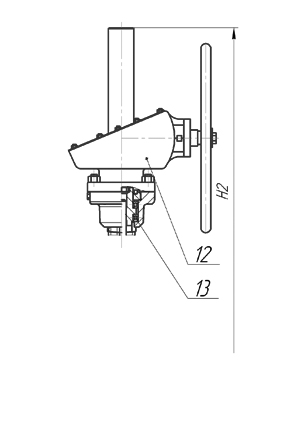

12. Редуктор: редуктор конический или цилиндрический
13. Подшипник: шариковый упорный
14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
15. Наплавка на клине: 13Х25Т, 10Х17Т

Габаритные размеры 30с541нж

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H₂, мм	D_O	Масса, кг
350	550	520	470	16	26	1590	460	465
400	600	580	525	16	30	1870	502	640
500	700	710	650	20	33	2170	—	1233
600	800	840	770	20	36/39	2325	—	1400
700	900	910	840	24	36/39	2825	—	1980
800	1000	1020	950	24	39	3480		2300
1000	1242	1255	1170	28	45	4280		4200
1200	1400	1485	1390	32	52	5090		6300

В компании «Трубопроводные системы» вы можете заказать стальные задвижки 30С541НЖ от лучших отечественных заводов, специализирующихся на производстве трубопроводной арматуры. Купите продукцию у нас и оцените качество наших услуг:

на нашем складе в Екатеринбурге – огромный запас запорных устройств различных модификаций, что позволяет нам в минимально короткие сроки поставить изделия в необходимом клиенту объеме;
возможность изготовления под заказ;
обязательная гарантия на всю сертифицированную продукцию – от 24 месяцев;
быстрая и безопасная доставка (в Тюмень, Челябинск, Пермь в течение суток);
отличный сервис.

Вы всегда можете позвонить или написать нам, задать интересующие вопросы по техническим характеристикам и размерам задвижек данной модификации 30С541НЖ и другой продукции (давление Ру, диаметр Ду, вес и т.д.). По расчету цены заказа свяжитесь с менеджерами ТПС по телефону: +7 343 25 38 032 или электронной почте: sales@tps-ural.ru.
