Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства.

Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод.

Класс герметичности «А» по ГОСТ 9544-2005.

Срок службы не менее 10 лет. Гарантия 24 месяца.

Задвижка 30НЖ941НЖ

Показатели назначения 30нж941нж

Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от −60°С до +565°С
Условия эксплуатации: УХЛ1
Минимальная температура окружающего воздуха: −60°С

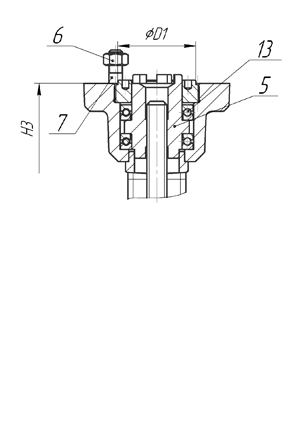

Материальное исполнение 30нж941нж

1. Корпус: 12Х18Н9ТЛ
2. Крышка: 12Х18Н9ТЛ
3. Клин (диски): 12Х18Н9ТЛ
4. Шпиндель: 12Х18Н9Т
5. Гайка шпинделя: латунь ЛС59—1
6. Гайка: 12Х18Н9Т
7. Шпилька, болт: 45Х14Н14В2М
8. Болт откидной или анкерный: 45Х14Н14В2М
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
13. Подшипник: шариковый упорный
14. Наплавка на кольце в корпусе: 04Х19Н9С2

Габаритные размеры 30нж941нж

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H₃, мм	Масса, кг
50	180	160	125	4	18	303	17
80	210	195	160	4	18	349	29
100	230	215	180	8	18	399	39
125	255	245	210	8	18	460	61
150	280	280	240	8	22	559	83
200	330	335	295	12	22	690	124
250	450	405	355	12	26	838	242
300	500	460	410	12	26	986	315
350	550	520	470	16	26	1205	465
400	600	580	525	16	30	1425	640
500	700	710	650	20	33	1545	1233
600	800	840	770	20	36/39	1665	1400
700	900	910	840	24	36/39	2070	1980

Характеристики задвижек 30нж941нж для подбора электропривода

Диаметр, мм	Тип присоединения электропривода	*Момент, Нм**	Количество оборотов шпинделя
50	А	52	15
80	А	84	23
100	А	84	24
150	А, Б	100, 160	33
200	Б	160	43
250	Б	280	43
300	Б, В	300, 400	53
400	В	520	50
500	В	900	60
600	Г	2025	62
700	Г	3035	72

Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (при несоответствии максимального момента электропривода номинальному моменту закрытия задвижки.
