Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок:35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод.

Класс герметичности «А» по ГОСТ 9544-2005.

Срок службы не менее 10 лет. Гарантия 24 месяца.

Задвижка 30С515НЖ

Показатели назначения 30с515нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от −40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: -40°С

Материальное исполнение 30с515нж

1. Корпус: сталь 25Л
2. Крышка: сталь 25Л
3. Клин (диски): сталь25Л
4. Шпиндель: 20Х13
5. Гайка шпинделя: латунь ЛС59-1
6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
8. Болт откидной: сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ

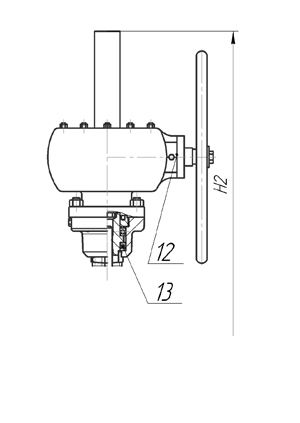

12. Редуктор: редуктор конический или цилиндрический
13. Подшипник: шариковый упорный
14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
15 Наплавка на клине: 13Х25Т, 10Х17Т
