Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок:35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод.

Класс герметичности «А» по ГОСТ 9544-2005.

Срок службы не менее 10 лет. Гарантия 24 месяца.

30НЖ15НЖ

Показатели назначения 30нж15нж

Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды,по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -60°С до +565°
Условия эксплуатации: УХЛ1
Минимальная температура окружающего воздуха: -60°С

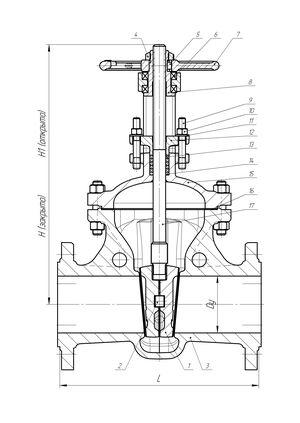

Материальное исполнение 30нж15нж

1. Корпус: 12Х18Н9ТЛ
2. Крышка: 12Х18Н9ТЛ
3. Клин (диски): 12Х18Н9ТЛ
4. Шпиндель: 12Х18Н9Т
5. Гайка шпинделя: латунь ЛС59-1
6. Гайка: 12Х18Н9Т
7. Шпилька, болт: 45Х14Н14В2М
8. Болт откидной или анкерный: 45Х14Н14В2М
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Маховик: сталь25Л
13. Подшипник: шариковый упорный
14. Наплавка на кольце в корпусе: 04Х19Н9С2

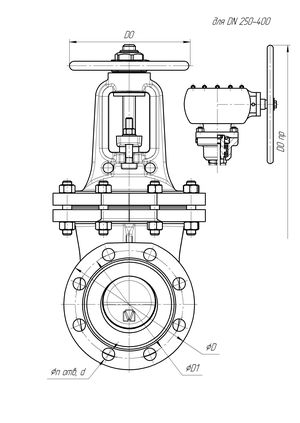

Габаритные размеры 30нж15нж

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
50	216/250	160	125	4	18	315	385	160	20
80	283/310	195	160	8	18	411	506	160	49,4
100	305/350	230	190	8	22	480	590	210	61,5
150	403/450	300	250	8	26	658,7	828	320	149,5
200	419	375	320	12	30	1030	1250	320	156
