Задвижки стальные литые клиновые PN 6,3 МПа

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод.

Класс герметичности «А» по ГОСТ 9544-2005.

Срок службы не менее 10 лет. Гарантия 24 месяца.

Задвижка 30С76НЖ

Показатели назначения 30с76нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −40°С до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С

Материальное исполнение 30с76нж

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: сталь 45
  • Шпилька, болт: сталь 35ХМ
  • Болт откидной или анкерный: сталь 35ХМ
  • Прокладка: спирально-навитая
  • Набивка сальника: ТРГ
  • Наплавка на кольце в корпусе: 20Х13
  • Наплавка на клине: 20Х13

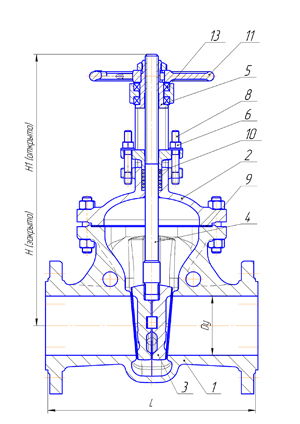

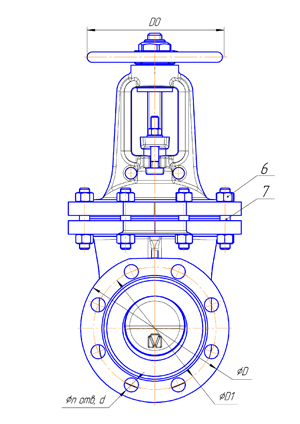

Габаритные размеры 30с76нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH, ммH1, ммDODOпр.Масса, кг
50 270 175 135 4 22 443 513 250 31,6
80 321 210 170 8 22 539 639 300 49
100 359 250 200 8 26 625 745 350 74,5
150 447 340 280 8 33 999 1169 400 140
200 536 405 345 12 33 1020 1240 450 245
250 625 470 400 12 39 1218 1488 500 376
300 714 530 460 16 39 1356 1676 600 490
