Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод.

Класс герметичности «А» по ГОСТ 9544-2005.

Срок службы не менее 10 лет. Гарантия 24 месяца.

Задвижка 30С976НЖ

Показатели назначения 30с976нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −40°С до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С

Материальное исполнение 30с976нж

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь 25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: углеродистая сталь 45
  • Шпилька, болт: сталь 35ХМ
  • Болт откидной или анкерный: сталь 35ХМ
  • Прокладка: спирально-навитая
  • Набивка сальника: ТРГ
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 20Х13
  • Наплавка на клине: 20Х13

Габаритные размеры 30с976нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH3, ммDOМасса, кг
50 270 175 135 4 22 345 250 31,6
80 321 210 170 8 22 420 300 49
100 359 250 200 8 26 485 350 74,5
150 447 340 280 8 33 660 400 140
200 536 405 345 12 33 800 450 245
250 625 470 400 12 39 1130 500 376
300 714 530 460 16 39 1335 600 490
400 867 670 585 16 45 1550 700 1100

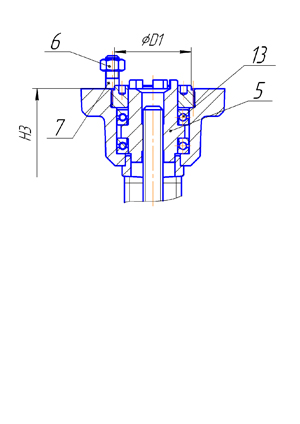

Характеристики задвижек для подбора электропривода

Диаметр, мм Тип присоединения электропривода Момент, Н*м Количество оборотов шпинделя
50 Б 200 14,5
80 Б 160 16,8
100 Б 220 21,6
150 Б 250 26,5
200 В 350 35
250 В 580 43
300 В 800 39
400 Г 1492 48
