Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод.

Класс герметичности «А» по ГОСТ 9544-2005.

Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 31с945нж

Давление: Ру 10,0 МПа и 16,0 МПа
Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: -40°С

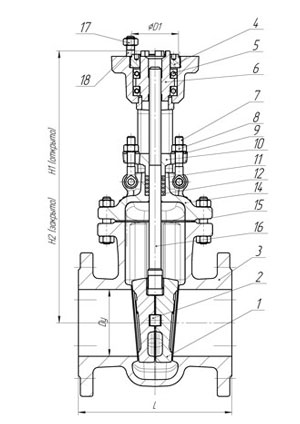

Материальное исполнение 31с945нж

Корпус: сталь 25Л
Крышка: сталь 25Л
Клин (диски): сталь 25Л
Шпиндель: 20Х13
Гайка шпинделя: латунь ЛС59-1
Гайка: сталь 45
Шпилька, болт: сталь 35ХМ
Болт откидной или анкерный: сталь 35ХМ
Прокладка:спирально-навитая
Набивка сальника: ТРГ
Подшипник: шариковый упорный
Наплавка на кольце в корпусе: 20Х13
Наплавка на клине: 20Х13

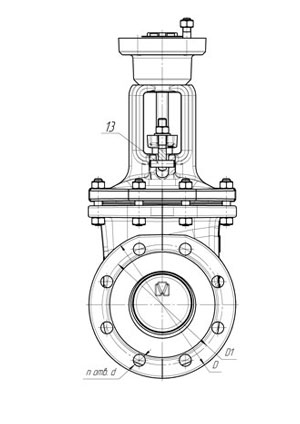

Габаритные размеры 31с945нж

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H₃, мм	Масса, кг
50	300	195	145	4	26	290	52
80	390	230	180	8	26	400	99
100	450	265	210	8	30	535	142
150	559	350	290	12	33	725	283
200	660	430	360	12	36/39	1055	350
250	787	500	430	12	39/42	1255	480

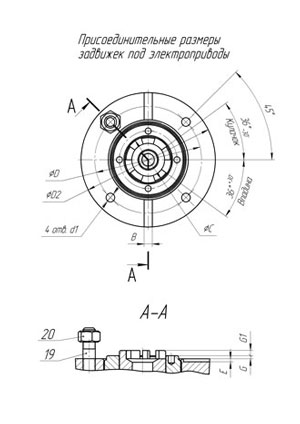

Характеристики задвижек 31с945нж для подбора электропривода

Диаметр, мм	Тип присоединения электропривода	*Момент, Нм**	Количество оборотов шпинделя
50	Б	160	11
80	Б	230	17
100	Б	300	18
150	В	680	26
200	Г	1181	27
250	Г	1569	33
