Задвижки с обрезиненным клином применяются как запорное устройство на трубопроводах для холодной и горячей воды и системах канализации.

Благодаря обрезиненной конструкции клина задвижки обладают высокой герметичностью (Класс «А»).

Конструкция с невыдвижным шпинделем имеет более компактные размеры, что облегчает установку чугунных задвижек с обрезиненным клином в условиях ограниченных пространств.

Показатели назначения задвижек 30ч539р

Давление PN: 1,0 и 1,6 МПа (10 и 16 кгс/см2)
Рабочая среда:
Вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -30 до +130 °С
Температура окружающего воздуха: от −30°С до +45°С
Класс герметичности по ГОСТ 9544-2005: "А"

Материальное исполнение задвижек 30ч539р

1. Корпус: Высокопрочный чугун ВЧ50
2. Обрезиненный клин: EPDM (основание — высокопрочный чугун ВЧ50)

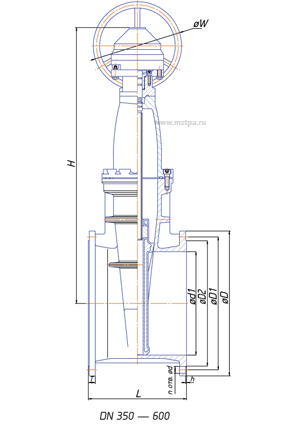

30ч539р чугунная задвижка с обрезиненным клином чертеж 1

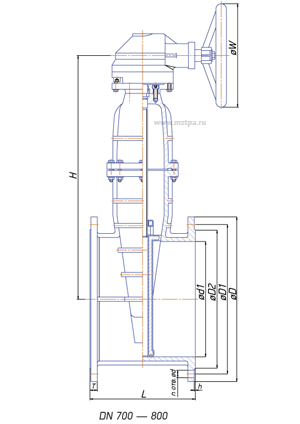

30ч539р чугунная задвижка с обрезиненным клином чертеж 2

Габаритные размеры для PN 1,0 МПа

Диаметр, мм	L, мм	D, мм	D1, мм	D2, мм	n	d	h, мм	H, мм
350	290	520	460	430	16	22	4	980
400	310	580	515	482	16	26	4	1145
450	330	640	565	532	20	26	4	1245
500	350	715	620	585	20	26	4	1342
600	390	840	725	685	20	30	5	1575
700	430	910	840	800	24	30	5	1390
800	470	1025	950	905	24	33	5	1570

Габаритные размеры для PN 1,6 МПа

Диаметр, мм	L, мм	D, мм	D1, мм	D2, мм	n	d	h, мм	H, мм
350	290	520	470	430	16	26	4	980
400	310	580	525	482	16	30	4	1145
450	330	640	585	532	20	30	4	1245
500	350	715	650	585	20	33	4	1342
600	390	840	770	685	20	39	5	1575
700	430	910	840	800	24	39	5	1390
800	470	1025	950	905	24	39	5	1570
