Задвижка 31Ч6БР

Показатели назначения 31ч6бр

• Присоединение к трубопроводу - фланцевое.
• Рабочая среда - вода, пар.
• Температура рабочей среды - до +225°С.
• Герметичность затвора соответствует классу "D" по ГОСТ 9544-93.
• Привод - ручной.
• Задвижки устанавливаются в любом положении, кроме положения - маховиком вниз.
• Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня выпуска.
• Полный средний ресурс - не менее 2500 циклов.

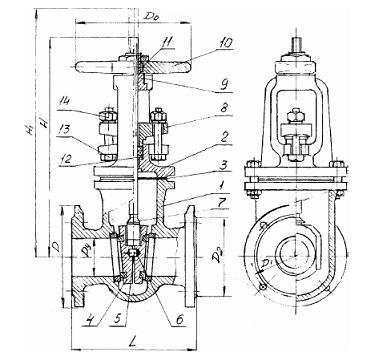

Устройство задвижки 31ч6бр

• 1 - корпус;
• 2 - крышка;
• 3 - прокладка;
• 4 - диск;
• 5 - ось распорная;
• 6 - прокладка регулирующая;
• 7 - шпиндель;
• 8 - сальник;
• 9 - втулка;
• 10 - рукоятка;
• 11 - шпонка;
• 12 - набивка сальниковая;
• 13 - болт;
• 14 - гайка.



Габаритные размеры 31ч6бр
