Клапан (затвор) обратный поворотный предназначен для установки на хозяйственных, производственных трубопроводах и насосных станциях с целью предотвращения обратного потока среды.
- 19ч01бр DN 50, 80, 100, 150, 200 PN 1,6 МПа;
- 19ч24бр DN 300, 400 PN 1,6 МПа
- 19ч21р(бр) DN 50, 80, 100, 150, 200, 250, 300, 400, 500, 600 PN 1,0 МПа;
- 19ч19р DN 800, 1000 PN 1,0 МПа.
Показатели назначения 19ч19р
- Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80.
- Рабочая среда – вода.
- Температура рабочей среды – до +120°С.
- Температура окружающей среды – не ниже -15°С.
- Норма герметичности не более 80 см3/мин по ГОСТ 13252-91.
- Материал корпуса – чугун СЧ20.
- Климатическое исполнение – У1, Т1 по ГОСТ 15150.

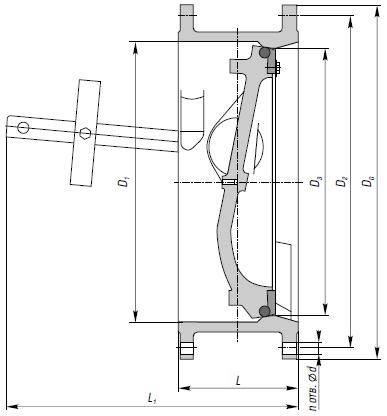

Габаритные размеры 19ч19р
|
Обозначение
|
Размеры, мм
|
n
|
Масса,
кг
|
|---|
|
L
|
D0
|
D1
|
D2
|
D3
|
L1
|
b
|
d
|
|---|
|
Ду 800
|
350
|
1010
|
800
|
950
|
764
|
915
|
39
|
33
|
24
|
784
|
|
Ду 1000
|
400
|
1220
|
1000
|
1160
|
961
|
928
|
45
|
33
|
28
|
1176
|
|
