Клапан (затвор) обратный поворотный предназначен для установки на хозяйственных, производственных трубопроводах и насосных станциях с целью предотвращения обратного потока среды.
- 19ч01бр DN 50, 80, 100, 150, 200 PN 1,6 МПа;
- 19ч24бр DN 300, 400 PN 1,6 МПа
- 19ч21р(бр) DN 50, 80, 100, 150, 200, 250, 300, 400, 500, 600 PN 1,0 МПа;
- 19ч19р DN 800, 1000 PN 1,0 МПа.
Показатели назначения 19ч21р, 19ч21бр
- Присоединение к трубопроводу – стяжное между фланцами трубопровода по ГОСТ 12815-80.
- Рабочая среда – вода.
- Температура рабочей среды:
19ч21р – до +120°С;
19ч21бр – до +225°С.
- Температура окружающей среды – не ниже -15°С.
- Норма герметичности не более 45 см3/мин по ГОСТ 13252-91.
- Материал корпуса – чугун СЧ20.
- Климатическое исполнение – У1, Т1 по ГОСТ 15150.

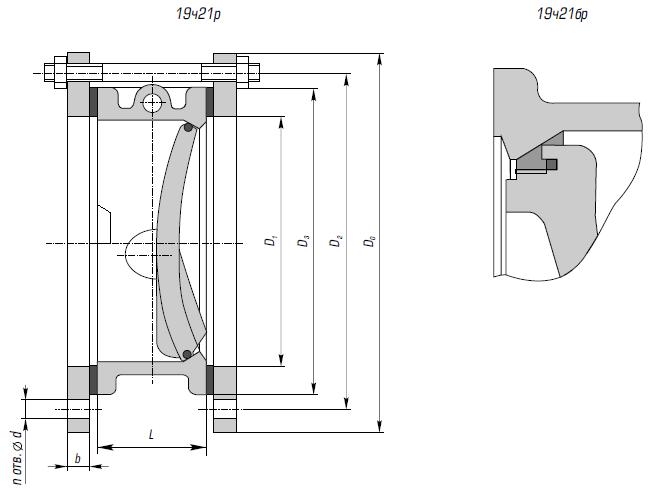

Габаритные размеры 19ч21р, 19ч21бр
|
Обозначение
|
Размеры, мм
|
n
|
Масса,
кг
|
|---|
|
L
|
D0
|
D1
|
D2
|
D3
|
b
|
d
|
|---|
|
Ду 50
|
60
|
160
|
57
|
125
|
105
|
15
|
16
|
4
|
3,4
|
|
Ду 80
|
70
|
195
|
89
|
160
|
144
|
17
|
16
|
4
|
4
|
|
Ду 100
|
80
|
215
|
108
|
180
|
160
|
19
|
6
|
8
|
5,5
|
|
Ду 150
|
100
|
280
|
159
|
240
|
212
|
21
|
20
|
8
|
11,6
|
|
Ду 200
|
140
|
335
|
219
|
295
|
270
|
21
|
24
|
12
|
25
|
|
Ду 250
|
150
|
390
|
273
|
350
|
330
|
23
|
24
|
12
|
33,7
|
|
Ду 300
|
160
|
440
|
325
|
400
|
380
|
24
|
24
|
12
|
78
|
|
Ду 400
|
170
|
565
|
426
|
515
|
482
|
26
|
26
|
16
|
127
|
|
Ду 500
|
200
|
670
|
530
|
620
|
585
|
28
|
26
|
20
|
182
|
|
Ду 600
|
240
|
780
|
630
|
725
|
685
|
31
|
30
|
20
|
230
|
|
