Опоры трубопроводов подвижные (стальные, хомутовые) ГОСТ 14911-82 ОСТ 36-94-83

ГОСТ 14911-82 (ОСТ 36-94-83) Опоры трубопроводов подвижные (стальные, хомутовые). Настоящий стандарт распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.

ГОСТ 14911-82 включает следующие опоры трубопроводов типа: ОПП1, ОПП2, ОПП3, ОПХ1, ОПХ2, ОПХ3, ОПБ1, ОПБ2. Условные диаметры, на которые распространяется ГОСТ 14911-82: Ду-18; 21.3; 23; 25; 26.8; 32, 33.5; 38; 42.3; 44.5; 45; 45.48; 48; 57; 60; 75.5; 76; 88.5; 89; 108; 114; 127; 133; 140; 159; 165; 194; 219; 273; 325; 377; 426; 480; 530; 630; 720; 820; 920; 1020; 1420; 1620.

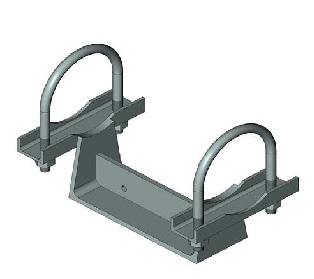

Опора типа ОПХ1

Опоры подвижные хомутовые типа ОПХ1 от Ду18 до Ду48 включительно, применяются в качестве подвижных опор.

Состоят из гнутых хомутов, штампованного корпуса с приваренными подушками, ушами и ребром жесткости.

Пример условного обозначения: типа ОПХ исполнения 1 высотой 70 мм для трубопровода Ду48: ОПХ1-70.48 ГОСТ 14911-82.



Обозначение Тип опоры Наружный диаметр, dн Масса, кг
ОПХ1-70.18 Х1 18 0,78
ОПХ1-70.25 Х1 25 0,8
ОПХ1-70.32 Х1 32 0,9
ОПХ1-70.38 Х1 38 0,97
ОПХ1-70.45 Х1 45 1
ОПХ1-70.48 Х1 48 1,03
ОПХ1-100.18 Х1 18 0,9
ОПХ1-100.25 Х1 25 0,94
ОПХ1-100.32 Х1 32 1,05
ОПХ1-100.38 Х1 38 1,1
ОПХ1-100.45 Х1 45 1,11
ОПХ1-100.48 Х1 48 1,12
