ГОСТ 14911-82 (ОСТ 36-94-83) Опоры трубопроводов подвижные (стальные, хомутовые). Настоящий стандарт распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.

ГОСТ 14911-82 включает следующие опоры трубопроводов типа: ОПП1, ОПП2, ОПП3, ОПХ1, ОПХ2, ОПХ3, ОПБ1, ОПБ2. Условные диаметры, на которые распространяется ГОСТ 14911-82: Ду-18; 21.3; 23; 25; 26.8; 32, 33.5; 38; 42.3; 44.5; 45; 45.48; 48; 57; 60; 75.5; 76; 88.5; 89; 108; 114; 127; 133; 140; 159; 165; 194; 219; 273; 325; 377; 426; 480; 530; 630; 720; 820; 920; 1020; 1420; 1620.

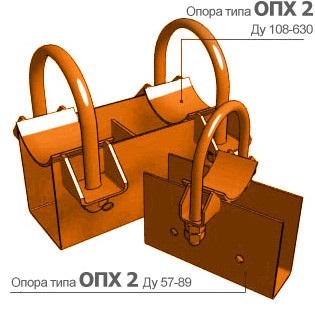

Опора типа ОПХ2

Опоры подвижные хомутовые типа ОПХ2 от Ду57 до Ду630 включительно, применяются в качестве подвижных опор.

Состоит из гнутого хомута, штампованного корпуса с приваренной подушкой, ушами и ребром жесткости. Имеют различное исполнение от Ду57 до Ду89 с одним хомутом и от Ду 108 до Ду 630 с двумя хомутами.



Обозначение Тип опоры Наружный диаметр, dн Масса, кг
ОПХ2-100.57 Х2 57 1,7
ОПХ2-100.76 Х2 76 1,9
ОПХ2-100.89 Х2 89 2,9
ОПХ2-100.108 Х2 108 3,4
ОПХ2-100.114 Х2 114 3,4
ОПХ2-100.127 Х2 127 3,4
ОПХ2-100.133 Х2 133 4,4
ОПХ2-100.140 Х2 140 4,4
ОПХ2-100.159 Х2 159 5,5
ОПХ2-100.165 Х2 165 5,5
ОПХ2-100.194 Х2 194 7,8
ОПХ2-100.219 Х2 219 8,9
ОПХ2-100.273 Х2 273 13,4
ОПХ2-100.325 Х2 325 20,1
ОПХ2-100.377 Х2 377 22,8
ОПХ2-100.426 Х2 426 25,1
ОПХ2-100.480 Х2 480 29,1
ОПХ2-100.530 Х2 530 31,9
ОПХ2-100.630 Х2 630 50,5
ОПХ2-150.57 Х2 57 2
ОПХ2-150.76 Х2 76 2,1
ОПХ2-150.89 Х2 89 2,3
ОПХ2-150.108 Х2 108 4
ОПХ2-150.114 Х2 114 4
ОПХ2-150.127 Х2 127 4
ОПХ2-150.133 Х2 133 5
ОПХ2-150.140 Х2 140 5
ОПХ2-150.159 Х2 159 6,3
ОПХ2-150.165 Х2 165 6,3
ОПХ2-150.194 Х2 194 8,6
ОПХ2-150.219 Х2 219 10,2
ОПХ2-150.273 Х2 273 14,3
ОПХ2-150.325 Х2 325 21,8
ОПХ2-150.377 Х2 377 24,1
ОПХ2-150.426 Х2 426 29,4
ОПХ2-150.480 Х2 480 32,4
ОПХ2-150.530 Х2 530 41,1
ОПХ2-150.630 Х2 630 55,6
