ГОСТ 14911-82 (ОСТ 36-94-83) Опоры трубопроводов подвижные (стальные, хомутовые). Настоящий стандарт распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.

ГОСТ 14911-82 включает следующие опоры трубопроводов типа: ОПП1, ОПП2, ОПП3, ОПХ1, ОПХ2, ОПХ3, ОПБ1, ОПБ2. Условные диаметры, на которые распространяется ГОСТ 14911-82: Ду-18; 21.3; 23; 25; 26.8; 32, 33.5; 38; 42.3; 44.5; 45; 45.48; 48; 57; 60; 75.5; 76; 88.5; 89; 108; 114; 127; 133; 140; 159; 165; 194; 219; 273; 325; 377; 426; 480; 530; 630; 720; 820; 920; 1020; 1420; 1620.

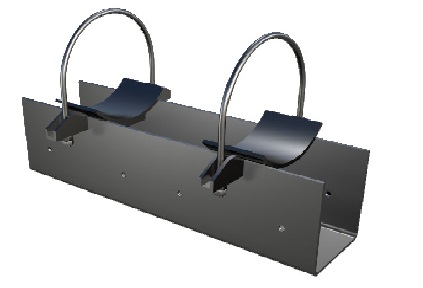

Опора типа ОПХ3

Опоры стальные подвижные ОПХ3 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 57 до 630мм.

Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов». (ГОСТ 14911-82, ОСТ 36-94-83).



Обозначение Тип опоры Наружный диаметр, dн Масса, кг
ОПХ3-100.57 Х3 57 3,5
ОПХ3-100.76 Х3 76 3,8
ОПХ3-100.89 Х3 89 4,7
ОПХ3-100.108 Х3 108 4,6
ОПХ3-100.114 Х3 114 4,6
ОПХ3-100.127 Х3 127 4,6
ОПХ3-100.133 Х3 133 5,5
ОПХ3-100.140 Х3 140 5,5
ОПХ3-100.159 Х3 159 7,1
ОПХ3-100.165 Х3 165 7,1
ОПХ3-100.194 Х3 194 10,6
ОПХ3-100.219 Х3 219 11,8
ОПХ3-100.273 Х3 273 16,3
ОПХ3-100.325 Х3 325 24,4
ОПХ3-100.377 Х3 377 29,9
ОПХ3-100.426 Х3 426 32,5
ОПХ3-100.480 Х3 480 39,2
ОПХ3-100.530 Х3 530 42,2
ОПХ3-100.630 Х3 630 65,1
ОПХ3-150.57 Х3 57 4,4
ОПХ3-150.76 Х3 76 4,7
ОПХ3-150.89 Х3 89 4,8
ОПХ3-150.108 Х3 108 5,9
ОПХ3-150.114 Х3 114 5,9
ОПХ3-150.127 Х3 127 5,9
ОПХ3-150.133 Х3 133 7,3
ОПХ3-150.140 Х3 140 7,3
ОПХ3-150.159 Х3 159 8,8
ОПХ3-150.165 Х3 165 8,8
ОПХ3-150.194 Х3 194 12,1
ОПХ3-150.219 Х3 219 13,4
ОПХ3-150.273 Х3 273 18
ОПХ3-150.325 Х3 325 30,8
ОПХ3-150.377 Х3 377 33,2
ОПХ3-150.426 Х3 426 35,8
ОПХ3-150.480 Х3 480 43,4
ОПХ3-150.530 Х3 530 46,5
ОПХ3-150.630 Х3 630 71,2
