ГОСТ 14911-82 (ОСТ 36-94-83) Опоры трубопроводов подвижные (стальные, хомутовые). Настоящий стандарт распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.

ГОСТ 14911-82 включает следующие опоры трубопроводов типа: ОПП1, ОПП2, ОПП3, ОПХ1, ОПХ2, ОПХ3, ОПБ1, ОПБ2. Условные диаметры, на которые распространяется ГОСТ 14911-82: Ду-18; 21.3; 23; 25; 26.8; 32, 33.5; 38; 42.3; 44.5; 45; 45.48; 48; 57; 60; 75.5; 76; 88.5; 89; 108; 114; 127; 133; 140; 159; 165; 194; 219; 273; 325; 377; 426; 480; 530; 630; 720; 820; 920; 1020; 1420; 1620.

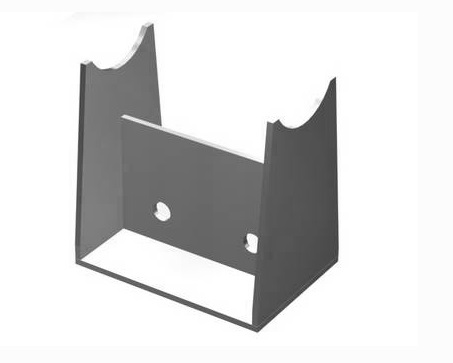

Опора типа ОПП1

Опоры подвижные для трубопроводов типа ОПП1. Изготавливаются в виде штампованного корпуса. Состоят из штампованной скобы и приваренных ребер.

Опоры стальные подвижные ОПП1 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром Дн от 18 до 48мм.

Пример условного обозначения: типа ОПП1 высотой 100мм для трубопровода Ду219: ОПП1-100.219 ГОСТ 14911-82.



Обозначение Тип опоры Наружный диаметр, dн Масса, кг
ОПП1-70.18 П1 18 0,43
ОПП1-70.21,3 П1 21,3
ОПП1-70.25 П1 25
ОПП1-70.26,8 П1 26,8
ОПП1-70.32 П1 32 0,51
ОПП1-70.33,5 П1 33,5
ОПП1-70.38 П1 38
ОПП1-70.42,3 П1 42,3
ОПП1-70.45 П1 45
ОПП1-70.48 П1 48
ОПП1-100.18 П1 18 0,6
ОПП1-100.21,3 П1 21,3
ОПП1-100.25 П1 25
ОПП1-100.26,8 П1 26,8
ОПП1-100.32 П1 32 0,62
ОПП1-100.33,5 П1 33,5
ОПП1-100.38 П1 38
ОПП1-100.42,3 П1 42,3
ОПП1-100.45 П1 45
ОПП1-100.48 П1 48
