ГОСТ 14911-82 (ОСТ 36-94-83) Опоры трубопроводов подвижные (стальные, хомутовые). Настоящий стандарт распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.

ГОСТ 14911-82 включает следующие опоры трубопроводов типа: ОПП1, ОПП2, ОПП3, ОПХ1, ОПХ2, ОПХ3, ОПБ1, ОПБ2. Условные диаметры, на которые распространяется ГОСТ 14911-82: Ду-18; 21.3; 23; 25; 26.8; 32, 33.5; 38; 42.3; 44.5; 45; 45.48; 48; 57; 60; 75.5; 76; 88.5; 89; 108; 114; 127; 133; 140; 159; 165; 194; 219; 273; 325; 377; 426; 480; 530; 630; 720; 820; 920; 1020; 1420; 1620.

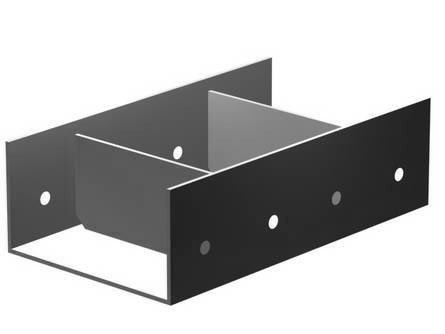

Опора типа ОПП3

Опоры подвижные для трубопроводов типа ОПП3. Изготавливаются в виде штампованного корпуса. Состоят из штампованной скобы и приваренных ребер.

Опоры типа ОПП 3 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром Дн от 57 до 1620мм.

Пример условного обозначения: типа ОПП3 высотой 100мм для трубопровода Ду219: ОПП3-100.219 ГОСТ 14911-82.


Обозначение	Тип опоры	Наружный диаметр, dн	Масса, кг
ОПП3-100.57	П3	57	2,48
ОПП3-100.76	П3	76	2,33
ОПП3-100.89	П3	89	2,3
ОПП3-100.108	П3	108	3
ОПП3-100.114	П3	114	3
ОПП3-100.127	П3	127	3
ОПП3-100.133	П3	133	3,23
ОПП3-100.140	П3	140	3,23
ОПП3-100.159	П3	159	4,35
ОПП3-100.165	П3	165	4,35
ОПП3-100.194	П3	194	6,56
ОПП3-100.219	П3	219	6,27
ОПП3-100.273	П3	273	5,81
ОПП3-100.325	П3	325	15,29
ОПП3-100.377	П3	377	14,39
ОПП3-100.426	П3	426	14,06
ОПП3-100.480	П3	480	21,27
ОПП3-100.530	П3	530	21,25
ОПП3-100.630	П3	630	29,75
ОПП3-100.720	П3	720	25,18
ОПП3-100.820	П3	820	24,32
ОПП3-100.920	П3	920	23,72
ОПП3-100.1020	П3	1020	29,87
ОПП3-100.1220	П3	1220	37,88
ОПП3-100.1420	П3	1420	37,34
ОПП3-100.1620	П3	1620	35,27
ОПП3-150.57	П3	57	3,36
ОПП3-150.76	П3	76	3,25
ОПП3-150.89	П3	89	3,22
ОПП3-150.108	П3	108	4,2
ОПП3-150.114	П3	114	4,2
ОПП3-150.127	П3	127	4,2
ОПП3-150.133	П3	133	4,01
ОПП3-150.140	П3	140	4,01
ОПП3-150.159	П3	159	6,01
ОПП3-150.165	П3	165	6,01
ОПП3-150.194	П3	194	8,22
ОПП3-150.219	П3	219	7,83
ОПП3-150.273	П3	273	7,39
ОПП3-150.325	П3	325	18,39
ОПП3-150.377	П3	377	17,59
ОПП3-150.426	П3	426	17,24
ОПП3-150.480	П3	480	25,27
ОПП3-150.530	П3	530	25,45
ОПП3-150.630	П3	630	35,35
ОПП3-150.720	П3	720	30,28
ОПП3-150.820	П3	820	29,42
ОПП3-150.920	П3	920	29,35
ОПП3-150.1020	П3	1020	36,46
ОПП3-150.1220	П3	1220	44,88
ОПП3-150.1420	П3	1420	43,54
ОПП3-150.1620	П3	1620	42,67
