Опоры трубопроводов неподвижные – предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см2, t до 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 г.;

Выпуск 4: опоры тип Т3, Т4, Т5, Т6, Т7, Т8, Т9, Т10, T11, T12, T44, Т46.

Условные диаметры, на которые распространяется ОСТ 4.903-10: Ду-32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 480, 530, 630, 720, 820, 920, 1020, 1220, 1420.

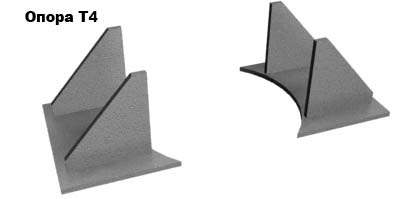

Опора типа Т4

Опора неподвижная лобовая двухупорная типа Т4 от Ду108 до Ду1420 включительно, применяются в качестве неподвижных опор.

Состоит из двух сварных упоров. Упоры привариваются к трубопроводу при монтаже.

Пример условного обозначения: типа Т4 исполнения 10 для трубопровода Ду720 толщиной стенки S=10: Опора неподвижная 720х10-Т4.10.



Обозначение Наружный диаметр, dн Масса, кг
Т4.01 108 4,24
Т4.02 133 4,4
Т4.03 159 6,6
Т4.04 194 6,88
Т4.05 219 11,64
Т4.06 273 11,28
Т4.07 325 12,6
Т4.08 377 14,16
Т4.09 426 26,72
Т4.10 480 26,92
Т4.11 530 32,32
Т4.12 630 33,88
Т4.13 720 38,4
Т4.14 820 40
Т4.15 920 42,4
Т4.16 1020 48,8
Т4.17 1220 58,8
Т4.18 1420 66
