Опоры трубопроводов неподвижные – предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см2, t до 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 г.;

Выпуск 4: опоры тип Т3, Т4, Т5, Т6, Т7, Т8, Т9, Т10, T11, T12, T44, Т46.

Условные диаметры, на которые распространяется ОСТ 4.903-10: Ду-32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 480, 530, 630, 720, 820, 920, 1020, 1220, 1420.

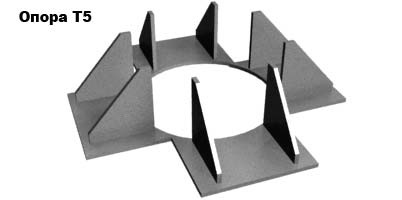

Опора типа Т5

Опоры неподвижные лобовые четырехупорные усиленные типа Т5 от Ду133 - 1420 включительно, применяются в качестве неподвижных опор.

Состоит из усиленных упоров. Упоры привариваются к трубопроводу при монтаже.

Пример условного обозначения: типа Т5 вариант исполнения 1 для трубопровода Ду194: Опора неподвижная 194-Т5.04.



Обозначение Наружный диаметр, dн Масса, кг
Т5.02 133 8,8
Т5.03 159 13,2
Т5.04 194 13,7
Т5.05 219 23,3
Т5.06 273 22,5
Т5.07 325 25,2
Т5.08 377 28,3
Т5.09 426 53,4
Т5.10 480 53,8
Т5.11 530 54,5
Т5.12 630 57,7
Т5.13 720 76,8
Т5.14 820 80
Т5.15 920 84,8
Т5.16 1020 97,6
Т5.17 1220 117,6
Т5.18 1420 132
