Опоры трубопроводов неподвижные – предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см2, t до 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 г.;

Выпуск 4: опоры тип Т3, Т4, Т5, Т6, Т7, Т8, Т9, Т10, T11, T12, T44, Т46.

Условные диаметры, на которые распространяется ОСТ 4.903-10: Ду-32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 480, 530, 630, 720, 820, 920, 1020, 1220, 1420.

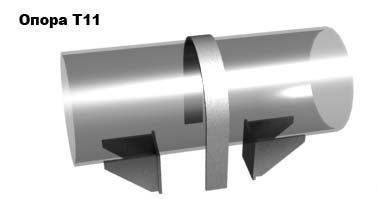

Опора типа Т11

Опоры неподвижные хомутовые типа Т11 от Ду108 - 1020 включительно, применяются в качестве неподвижных опор.

Состоит из гнутого хомута и усиленных упоров. Хомут приваривается к несущей конструкции, а упоры привариваются к трубопроводу при монтаже.

Пример условного обозначения: типа Т11 вариант исполнения 1 для трубопровода Ду194: Опора неподвижная 194-Т11.04.



Обозначение Наружный диаметр трубопровода Dн Высота, мм Масса, кг
Т11.01 108 119 3,09
Т11.02 133 134 3,4
Т11.03 159 164 4,6
Т11.04 194 186 5,52
Т11.05 219 218 8,7
Т11.06 273 246 9,91
Т11.07 325 270 11,72
Т11.08 377 300 14,36
Т11.09 426 338 22,04
Т11.10 480 368 23,47
Т11.11 530 393 27,31
Т11.12 630 445 36,7
Т11.13 720 490 44,58
Т11.14 820 540 47,48
Т11.15 920 592 54,32
Т11.16 1020 642 61,78
Т11.17 108 119 3,48
Т11.18 133 134 3,78
Т11.19 159 164 4,96
Т11.20 194 186 5,88
Т11.21 219 218 8,94
Т11.22 273 246 9,14
Т11.23 325 270 13,14
Т11.24 377 300 15,9
Т11.25 426 338 23,7
Т11.26 480 368 25,24
Т11.27 530 393 29,26
Т11.28 630 445 40,08
Т11.29 720 490 48,2
Т11.30 820 540 51,44
Т11.31 920 592 58,62
Т11.32 1020 642 66,38
