Опоры трубопроводов неподвижные – предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см2, t до 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 г.;
Выпуск 4: опоры тип Т3, Т4, Т5, Т6, Т7, Т8, Т9, Т10, T11, T12, T44, Т46.
Условные диаметры, на которые распространяется ОСТ 4.903-10: Ду-32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 480, 530, 630, 720, 820, 920, 1020, 1220, 1420.

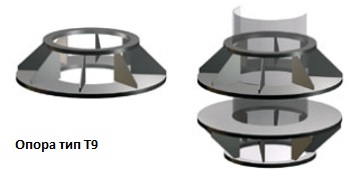

Опоры неподвижные щитовые усиленные (Т9.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 426 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 4).
| Обозначение |
Наружный диаметр, dн |
Масса, кг |
| Т9.09 |
426 |
49,1 |
| Т9.10 |
480 |
56,1 |
| Т9.12 |
530 |
69,4 |
| Т9.14 |
630 |
97,6 |
| Т9.16 |
720 |
114,5 |
| Т9.18 |
820 |
143,5 |
| Т9.20 |
920 |
220,4 |
| Т9.22 |
1020 |
261,8 |
| Т9.24 |
1220 |
334,2 |
| Т9.25 |
1420 |
264,5 |
| Т9.26 |
429,2 |
Сертификаты
|
