Опоры трубопроводов скользящие – предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см², t до 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 г.;

Выпуск 5: опоры тип Т13, Т14, Т15, Т16, Т17.

Условные диаметры, на которые распространяется ОСТ 4.903-10: Ду-32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 480, 530, 630, 720, 820, 920, 1020, 1220, 1420.

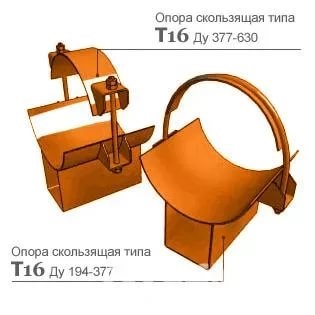

Опора типа Т16

Опоры скользящие подвижные типа Т16.

Опоры скользящие диэлектрические тип Т16.00 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром Ду от 194 до 630мм.

Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов», серия 4.903-10 выпуск 5.


Обозначение	Наружный диаметр, dн	Высота, мм	Масса, кг
Т.16.01	194	100	7,26
Т.16.02		150	8,36
Т.16.03		200	9,2
Т.16.04	219	100	7,56
Т.16.05		150	8,54
Т.16.06		200	9,5
Т.16.07	273	100	8,94
Т.16.08		150	10,18
Т.16.09		200	11,16
Т.16.10	325	100	12,45
Т.16.11		150	14,15
Т.16.12		200	15,16
Т.16.13	377	100	14,48
Т.16.14		150	16,19
Т.16.15		200	17,93
Т.16.16	377	100	15,27
Т.16.17		150	16,98
Т.16.18		200	18,72
Т.16.19	426	100	17,1
Т.16.20		150	18,84
Т.16.21		200	20,49
Т.16.22	480	100	27,79
Т.16.23		150	30,95
Т.16.24		200	34,21
Т.16.25	530	100	29,55
Т.16.26		150	32,89
Т.16.27		200	33,95
Т.16.28	630	100	31,08
Т.16.29		150	34,28
Т.16.30		200	37,5
