Опоры А14Б 590.000 – разновидность одного из типов подвижных опор серия 5.900-7 выпуск 4 для крепления технологического трубопровода. Применяется этот тип подвижных опор для трубопроводов диаметром от 57 мм по 273 мм и транспортирующих рабочую среду температурой от 0 до + 440°С. Установка производится на стены, перекрытия и полы.

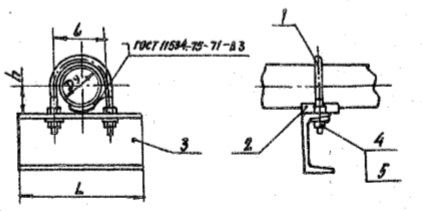

Опора состоит из швеллера и хомута. Детали производятся из сталей марок 3сп5, ст.10, 20 и 09г2с. Опоры А14Б 590.000 производятся путем выполнения гибки и сварки.
| Обозначение |
Условный проход Ду, мм |
Размеры |
Масса, кг. |
| L |
l |
h |
| А14Б 590.000 |
50 |
170 |
70 |
32 |
1,53 |
| А14Б 590.000-01 |
65 |
190 |
90 |
41 |
2,41 |
| А14Б 590.000-02 |
80 |
206 |
106 |
48 |
2,64 |
| А14Б 590.000-03 |
100 |
222 |
122 |
57 |
2,84 |
| А14Б 590.000-04 |
125 |
250 |
150 |
70 |
4,66 |
| А14Б 590.000-05 |
150 |
280 |
180 |
83 |
5,32 |
| А14Б 590.000-06 |
200 |
342 |
242 |
113 |
8,60 |
| А14Б 590.000-07 |
250 |
398 |
298 |
140 |
11,17 |
