Переходы ОСТ 34 10.753-97

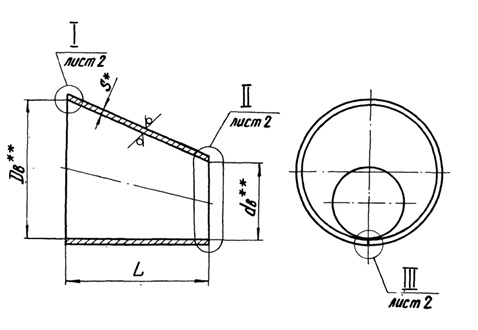

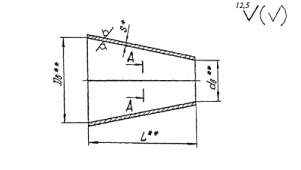

        Концентрический                Эксцентический

Переходы ОСТ 34 10.753-97    Переходы ОСТ 34 10.753-97

Переход сварной ОСТ 34.10.753-97 концентрический стальной предназначение плавное изменение диаметра трубопроводов тепловых электростанций.

Способ изготовления: вальцовка листового проката.

Материал: лист ст3сп, 20, 17Г1С, 09Г2С ГОСТ 19281-89

Условия применения: уменьшение или увеличение диаметра трубопроводов тепловых электростанций.

Условное давление: PN(Py) до 2,5 Мпа

Тип исполнения: переходы сварные концентрические ОСТ 34.10.753-97 с одним или двумя продольными швами.

Основные типоразмеры: внутренний диаметр переходов сварных ОСТ 34.10.753-97 концентрических

                                                  Dу= 500, 600, 700, 800, 1000, 1200, 1400, 1600 мм

                                                  dу= 300, 350, 400,500, 600, 700, 800, 1000, 1200, 1400 мм

Условное обозначение:

переход сварной концентрический К 800х600-2,5 15 ОСТ 34.10.753-97;

переход сварной концентрический К 1200х800-1,6 41 ОСТ 34.10.753-97.

Обозначение

Ру, МПа  (кгс/см2)

Dy, мм

dy, мм

Dн, мм

dн, мм

S мм

Масса, кг

1

2,5 (25)

500

250

516

255

10

62,5

2

500

300

307

53,3

3

500

350

357

42,8

4

500

400

406

31,4

5

600

500

608

307

12

102,6

6

600

350

357

90,1

7

600

400

406

76

8

600

500

512

39,8

9

700

350

704

357

10

113,2

10

700

400

406

101,7

11

700

500

512

71,7

12

700

600

604

12

47,3

13

800

400

802

406

176,9

14

800

500

512

140,7

15

800

600

604

102,7

16

800

700

700

56,5

17

1000

500

996

512

14

314,1

18

1000

600

604

269,7

19

1000

700

700

215,6

20

1000

800

794

155,2

21

1200

600

1196

604

16

522,4

22

1200

700

700

460,6

23

1200

800

794

391,5

24

1200

1000

988

221,8

25

1,6 (16)

600

300

616

311

10

87,4

26

600

400

410

65,2

27

600

500

512

36,2

28

700

400

704

410

100,7

29

700

500

512

71,7

30

700

600

612

37

31

800

400

806

410

147,6

32

800

500

512

118,7

33

800

600

612

84

34

800

700

700

48,6

35

1000

500

1004

512

228,1

36

1000

600

612

193,4

37

1000

700

700

158

38

1000

800

798

113,3

39

1200

600

1202

612

12

392,4

40

1200

700

700

350

41

1200

800

798

295,9

42

1200

1000

996

165,7

43

1400

700

1396

700

14

624

44

1400

800

798

560,7

45

1400

1000

996

408,5

46

1400

1200

1194

223,2

47

1600

800

1596

798

815,5

48

1600

1000

1596

663,2

49

1600

1200

1194

477,9

50

1600

1400

1388

264,1
