Резьбы

Резьбы, также как и сгоны, изготавливаются следующим методом: берется труба нужного диаметра, затем от нее отрезается отрезок нужной длины и на специальном оборудовании с одной стороны данного отрезка нарезается наружная резьба определенной длины. Основное отличие резьбы от сгона заключается в том, что у сгона резьба нарезана с двух сторон, а у резьбы с одной, т.к. другой стороной резьба приваривается к трубе. Резьбы используются для соединения водогазопроводных труб, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.).

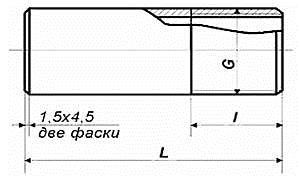

Резьбы представляют из себя деталь цилиндрической формы, с наружной резьбой, нарезанной с одной стороны. Резьба у резьбнарезается на токарном станке с помощью резца. Резьбы используются с применением уплотнителя, при температуре среды не выше 175°С и давлении не выше 1,6 МПа. Резьбыизготавливаются по ГОСТ 8969-75 и могут быть изготовлены всего в одном исполнении.

Резьбы по ГОСТ 8969-75 могут быть изготовлены из стали, с оцинкованным покрытием (оцинкованные резьбы) или без покрытия. Диаметр резьб по ГОСТ 8969-75 варьируется от Ду 15мм до Ду 50мм.

В нижеприведенной таблице вы можете посмотреть параметры стальных резьб, изготовленных по ГОСТ 8969-75:

Условный проход Dу, мм

Резьба d

Длина, L, мм

Длина резьбы, мм

Масса без покрытия, кг

15

1/2" трубы

60

9

0,07

20

3/4" трубы

60

10,5

0,075

25

1" трубы

60

11

0,14

32

1 1/4" трубы

70

13

0,19

40

1 1/2" трубы

70

15

0,27

50

2" трубы

80

17

0,38

Ниже приведен пример условного обозначения резьб по ГОСТ 8969-75:

  • Стальная резьба без покрытия с Dу=32мм: Резьба 32 ГОСТ 8969-75
  • Стальная резьба с оцинкованным покрытием с Dу=50мм: Резьба 50-Ц ГОСТ 8969-75
