Днища стальные ГОСТ 6533-78 эллиптические

Днище

Днища стальные ГОСТ 6533-78 эллиптические предназначение для сосудов, аппаратов и котлов.

Эллиптические днища изготавливаются по ГОСТ 6533-78 диаметрами от 133мм до 4500мм.  Днища штампованные эллиптические могут выдерживать давление до 16МПа, за счет технологии их производства, при которой днище имеет большую глубину и не имеет ни одного сварного шва, несмотря на возможные большие диаметры. Если в монтируемом трубопроводе предполагается высокое давление, а трубопровод идет диаметром более 530мм, то для данного трубопровода наиболее целесообразно применить днища штампованные.

Способ изготовления: методом штамповки или гидроштамповки.

Материал днища: сталь листовая углеродистая ст3сп, 20, низколегированная 09Г2С

Условия применения: для сосудов, аппаратов и котлов.

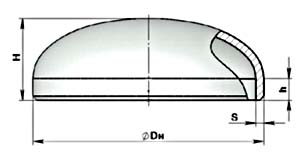

Тип исполнения: исполнения размер днища по внешнему Dн или по внутреннему Dв  диаметру и высоте hн, hв

Основные типоразмеры:

наружный диаметр днища эллиптического ГОСТ 6533-78:  Dн= 133, 159, 168, 219, 273, 325, 377, 426, 530, 630, 720, 820, 920, 1020, 1220, 1420мм

внутренний диаметр днища эллиптического ГОСТ 6533-78: Dв=250, 300,350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2500, 2600, 2800, 3000, 3200, 3400, 3600, 3800, 4000, 4500мм

Условное обозначение для заказа днища эллиптического ГОСТ 6533-78:

— днища стальные ГОСТ 6533-78 эллиптические с наружным диаметром 630-10 ст3сп ГОСТ 6533-78;

— днища стальные эллиптические ГОСТ 6533-78 с внутренним диаметром 2400-16 ст09Г2С ГОСТ 6533-78.

Типоразмеры, масса днища стального эллиптического ГОСТ 6533-78 указаны в ниже приведенной таблице:

DnhНSМасса, кг, 1 днища
133 25 33 4/5/6/8/10/12 0,9/1,1/1,3/1,7/2/2,3
159 40 4/5/6/8/10/12/14/16 1,2/1,5/1,7/2,3/2,8/3,2/3,7/4,1
168 42 1,3/1,6/1,9/2,5/3/3,6/4,1/4,5
219 55 4/5/6/8/10/12/14/16/18/20 2,1/2,6/3,1/4/4,9/5,8/6,6/7,4/8,2/8,9
273 68 4/5/6/8/10/12/14/16/18/20 3,1/3,9/4,6/6/7,4/8,8/10,1/11,3/12,5/13,7
325 81 4,3/5,3/6,3/8,3/10,3/12,2/14/15,8/17,5/19,2
377 91 5,6/7/8,4/11/13,6/16,1/18,6/20,9/23,3/25,6
426 25/40 105 5/6/8/10/12/14/16/18/20/22 8,8/10,5/13,9/17,1/20,3/23,5/26,6/29,5/32,5/35,4
480 120 5/6/8/10/12/14/16 11,1/13,2/17,4/21,9/25,5/26,9/33,5
530 132 6/8/10/12/14/16/20/25 15,9/21/25,9/30,9/35,8/40,6/53,8/65,7
630 157 6/8/10/12/14/16/18/20/22 22,1/29,3/36,4/43,3/50,1/56/67,6/74,6/81,4/91,5
720 180 28,6/37,9/47,1/56,1/68,7/78/87,2/96,3/105,3
820 205 6/8/10/12/14/16 36,8/48,7/60,6/72,3/88/100
920 230 45,9/60,9/75,8/94,5/109,7/124,8
1020 255 56,1/74,5/96,5/116/133/153
1120 280 67,4/89,5/116/138/161/183
1220 305 8/10/12/14/16 106/137/163/190/216
1320 330   128/159/190/221/252
1420 335   147/183/219/255/291

Купить заглушки стальные в Екатеринбурге и в Тюмени вы может в ООО "Трубопроводные системы". В наличии и под заказ заглушки различных типоразмеров и из разных видов сталей. Консультации и заказ по тел./факсу в Екатеринбурге: 83432538032 многоканальный, по e-mail: sales@tps-ural.ru, обратившись к вашему менеджеру.
