Тройник штампосварной ТУ 102-488-05 стальной предназначение присоединение боковых ответвлений магистральных трубопроводов.

Способ изготовления: методом штамповки или гидроштамповки.

Материал тройников: труба прямошовная 10Г2ФБЮ, 10Г2СФБ

Условия применения: магистральные трубопроводы транспортирующие углеводороды.

Условное давление: PN(Py) до 9,8 Мпа

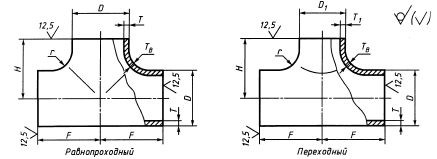

Тип исполнения: тройники штампосварные ТУ 102-488-05 ТШС равнопроходные или переходные

Основные типоразмеры: наружный диаметр тройника штампосварного ТУ 102-488-05

 D= 530, 630, 720, 820, 1020, 1220, 1420 мм

 D1= 159, 219, 273, 325, 377, 426, 530, 630, 720, 820, 1020, 1220, 1420 мм

Условное обозначение для заказа тройников штампосварных ТУ 102-488-05 стальных:

- тройник стальной штампосварной равнопроходный ТШС 1220(24К56)-7,5-0,75-ХЛ ТУ 102-488-05;

- тройник стальной штампосварной переходный ТШС 1220(20К60)х1020(18К56)-6,8-0,6-УХЛ ТУ 102-488-05.

Типоразмеры, масса тройников штампосварных ТУ 102-488-05 ТШС стальных указаны в табице ниже:

DNDTD1Т1Масса, кг, 1 тройника
500 530 15/21 159 11/16 69/96
219 83/115
273 110/151
325 148/196
377 163/223
426 191/253
15/21/24 530 11/15/17 218/278/331
600 630 12/14/16 159 9/11/12 74/86/98
219 96/112/128
273 121/136/152
325 139/156/179
377 159/180/205
12/14/16/20 426 9/11/12/15 179/208/231/288
14/16 530 10/11 249/288
14/16/20/21/24 630 10/11/14/15/18 281/311/379/393/450
700 720 14/16/20 219 11/12/15 128/146/181
273 147/166/206
14/16/18/20/24 325 11/12/14/15/18 176/201/228/242/286
426 227/259/294/317/369
530 278/310/364/385/471
630 10/11/13/14/17 335/373/434/459/543
14/16/18/20/24/26/30/32 720 10/11/13/14/17/18/21/22 358/396/448/484/558/619/715/752
800 820 14/16/21/24 325 11/12/15/18 215/246/308/357
377 224/250/320/371
426 255/292/366/424
530 324/361/444/530
630 10/11/14/17 387/431/530/636
720 436/485/594/690
14/16/21/24/30/32 820 10/11/14/17/21/22 477/529/661/762/960/1010
1000 1020 16/18/20/21/26 325 12/14/15/16/20 359/399/443/463/566
377 357/402/445/467/575
16/18/21/26/30 426 12/14/16/20/23 367/406/471/581/658
16/18/20/21/26/30/32 530 12/14/15/16/20/23/24 439/485/531/554/694/783/832
16/18/20/21/26/30 630 12/14/15/16/20/23 523/579/634/672/833/942
16/18/21/26/30/32 720 12/14/15/16/20/23/25 589/651/724/755/931/1075/1193
820 11/13/15/18/21/23 678/749/869/1075/1213/1333
18/20/22/26/30/32/36 1020 13/14/15/18/21/23/25 863/939/996/1186/1365/1518/1636
1200 1220 19/21/24/26/30 325 14/16/18/20/23 595/693/745/804/919
377 600/689/752/812/926
19/21/24/26/30/34/36 426 14/16/18/20/23/26/27 602/662/754/811/930/1042/1099
21/22/24/26/30/34 530 16/17/18/20/23/26 667/694/773/830961/1073
21/22/24/26/30/36 630 16/17/20/23/27/29 790/823/912/979/1124/1330
21/22/24/26/30/36/38 720 16/17/18/20/23/27/29 891/939/1013/1099/1269/1521/1593
21/22/24/26/30/32/38 820 16/17/18/20/23/24/29 1024/1099/1184/1268/1461/1544/1834
1020 15/15/17/18/21/22/24 1262/1313/1436/1538/1771/1920/2260
1220 1460/1517/1630/1721/1979/2088/2223
