Клапан запорный PN 1,6 — 27,0 МПа

Клапаны предназначены для установки в качестве запорных устройств на трубопроводах для газообразных и жидких сред.

• Герметичность затвора клапанов по классу А ГОСТ 9544.
• Рабочая среда: жидкие и газообразные.
• Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.
• Тип корпуса клапана – проходной. по ГОСТ 12821; для КЗ 21217: фланцевое по ГОСТ 9399
• Присоединение к трубопроводу: для КЗ21216под приварку встык, муфтовое резьбовое, муфтовое под приварку; фланцевое исполнения 1...7 по ГОСТ 12815, с ответными фланцами исполнения1...7 ответными фланцами по ГОСТ 9399., под приварку встык.

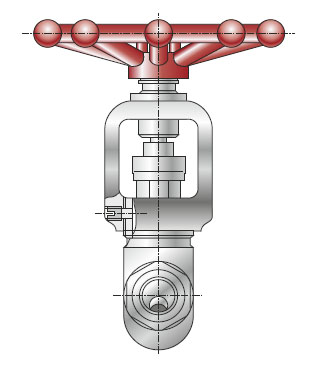

• Варианты исполнения клапанов: с закрытым сальником (рис. 1а) и открытым сальником (рис. 1б).
• Управление – ручное.

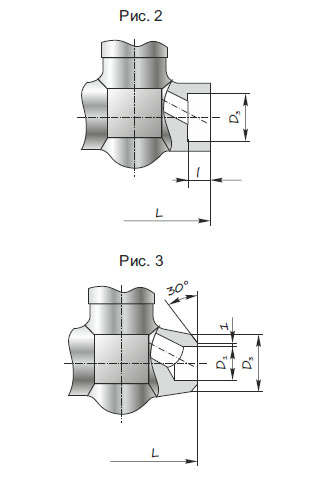

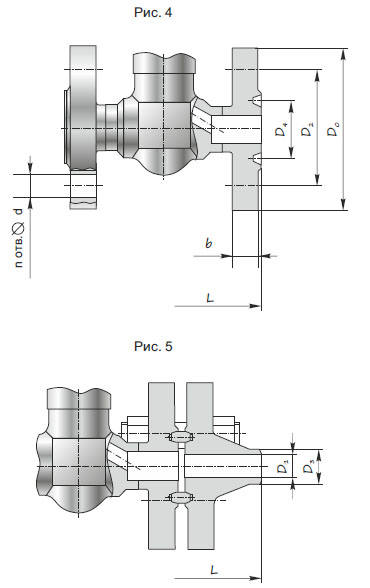

ВАРИАНТЫ ПРИСОЕДИНЕНИЯ К ТРУБОПРОВОДУ

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЗ 21216

ПРИМЕЧАНИЕ: фланцы корпусов изготавливаются в исполнении 1...7 по ГОСТ 12815-80, также изделия изготавливаються в исполнении под приварку для PN 1,6...16 МПа.

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЗ 21217

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЗ 21216А
