Примечание. Шероховатость поверхностей А для заглушек из поковок Ra= 100 мкм.

Примечание к табл. 6

Масса подсчитана при плотности материала - 7850 кг/м3.

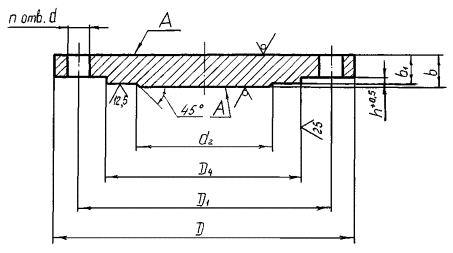

Пример условного обозначения круглой заглушки исполнения 2 с условным проходом 80 мм на условное давление 1,6 МПа (16 кгс/см2) из стали 16ГС категории 6:

  • Заглушка 2-80-1,6-16ГС-6 АТК 24.200.02-90

То же, квадратной:

  • Заглушка квадратная 2-80-1,6-16ГС-6 АТК 24.200.02-90

В указанной ниже таблице указан диаметр, давление и масса заглушек фланцевых, ознакомиться с типоразмерами Вы можете скачав АТК-24.200.02-90 здесь.

Купить заглушки стальные в Екатеринбурге и в Тюмени вы может в ООО "Трубопроводные системы". В наличии и под заказ заглушки различных типоразмеров и из разных видов сталей. Консультации и заказ по тел./факсу в Екатеринбурге: 83432538032 многоканальный, по e-mail: sales@tps-ural.ru, обратившись к вашему менеджеру.

Dу Х Ру (мм Х МПа)Масса 1 заглушки, кгDу Х Ру (мм Х МПа)Масса 1 заглушки, кгDу Х Ру (мм Х МПа)Масса 1 заглушки, кгDу Х Ру (мм Х МПа)Масса 1 заглушки, кг
200х1,0 8,8 400х1,6 53,4 32х4,0 1,4 32х6,3 1,8
250х1,0 14 450х1,6 65,1 40х4,0 1,8 40х6,3 2,2
300х1,0 19,4 500х1,6 98 50х4,0 2,2 50х6,3 3
350х1,0 28,4 600х1,6 149 65х4,0 3 65х6,3 3,4
400х1,0 39,6 800х1,6 289 80х4,0 3,5 80х6,3 5,3
450х1,0 47,7 200х2,5 15,7 100х4,0 5,5 100х6,3 5,9
500х1,0 64,1 250х2,5 28,3 125х4,0 8,5 125х6,3 8,4
600х1,0 96 300х2,5 35,6 150х4,0 11,7 150х6,3 13,8
800х1,0 224 350х2,5 56,9 200х4,0 21,4 200х6,3 21,1
65х1,6 2,3 400х2,5 79,7 250х4,0 37,4 250х6,3 33,8
80х1,6 2,7 450х2,5 93,6 300х4,0 53,6 300х6,3 51,9
100х1,6 3,4 500х2,5 130 350х4,0 77,8 350х6,3 72,1
125х1,6 4,5 600х2,5 190 400х4,0 115 400х6,3 104
150х1,6 6,8 800х2,5 382 450х4,0 124 450х6,3 144
200х1,6 10 10х4,0 0,4 500х4,0 165 500х6,3 235
250х1,6 18,6 15х4,0 0,5 10х6,3 0,7 600х6,3 365
300х1,6 25,8 20х4,0 0,7 15х6,3 0,8
350х1,6 36,5 25х4,0 0,8 20х6,3 1,3
